立即咨詢在“碳達峰、碳中和"的目標下，我國新能源項目迎來了新一輪的建設高潮。2020年11月，國務院辦公廳印發《新能源汽車產業發展規劃（2021－2035年）》，其中明確提出鼓勵“光儲充放"多功能綜合一體站的建設。安科瑞電氣作為以新能源行業為主的軟件產品及解決方案提供商，憑借多年的研發經驗，推出了園區光儲協同調度控制系統（以下簡稱“系統"）。
系統可應用于城市、高速公路、工業園區、工商業區、居民區、智能建筑、海島、無電地區可再生能源系統監控和能量管理需求。
通過防逆流保護裝置，做到剛性控制，實現并網柜快速切斷；
通過防逆流管理系統，做到柔性調節，實現光伏優化利用。

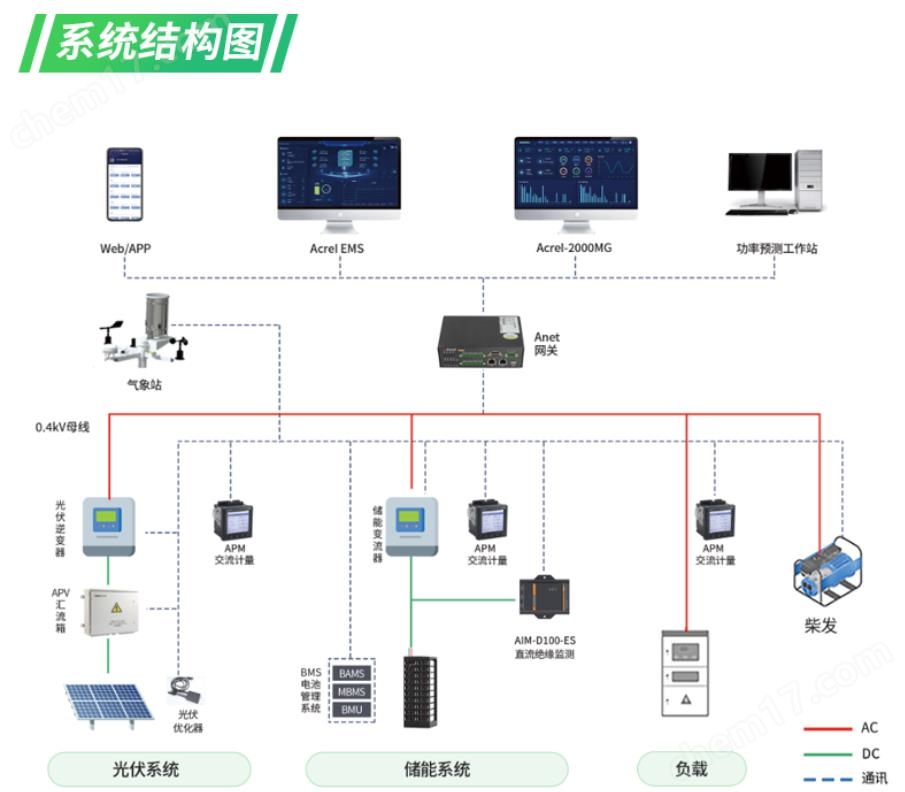

系統集電站設備監控、綜合分析、智能運行、生產報表等于一體，助力電站實現安全、規范、高效運行，保證光儲充電站獲得持續穩定的收益。系統邏輯示意圖如下：
典型微電網能量管理系統組網方式
微電網能量管理系統人機界面友好，應能夠以系統一次電氣圖的形式直觀顯示各電氣回路的運行狀態，實時監測光伏、風電、儲能、充電樁等各回路電壓、電流、功率、功率因數等電參數信息，動態監視各回路斷路器、隔離開關等合、分閘狀態及有關故障、告警等信號。其中，各子系統回路電參量主要有：相電壓、線電壓、三相電流、有功/無功功率、視在功率、功率因數、頻率、有功/無功電度、頻率和正向有功電能累計值；狀態參數主要有：開關狀態、斷路器故障脫扣告警等。
系統應可以對分布式電源、儲能系統進行發電管理，使管理人員實時掌握發電單元的出力信息、收益信息、儲能荷電狀態及發電單元與儲能單元運行功率設置等。
系統應可以對儲能系統進行狀態管理，能夠根據儲能系統的荷電狀態進行及時告警，并支持定期的電池維護。
微電網能量管理系統的監控系統界面包括系統主界面，包含微電網光伏、風電、儲能、充電樁及總體負荷組成情況，包括收益信息、天氣信息、節能減排信息、功率信息、電量信息、電壓電流情況等。根據不同的需求，也可將充電，儲能及光伏系統信息進行顯示。
系統主界面
子界面主要包括系統主接線圖、光伏信息、風電信息、儲能信息、充電樁信息、通訊狀況及一些統計列表等。
圖 光伏系統界面
本界面用來展示對光伏系統信息，主要包括逆變器直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、并網柜電力監測及發電量統計、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、輻照度/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。
儲能界面
圖 儲能系統界面
本界面主要用來展示本系統的儲能裝機容量、儲能當前充放電量、收益、SOC變化曲線以及電量變化曲線。
圖 儲能系統PCS參數設置界面
本界面主要用來展示對PCS的參數進行設置，包括開關機、運行模式、功率設定以及電壓、電流的限值。
圖 儲能系統BMS參數設置界面
本界面用來展示對BMS的參數進行設置，主要包括電芯電壓、溫度保護限值、電池組電壓、電流、溫度限值等。
圖 儲能系統PCS電網側數據界面
本界面用來展示對PCS電網側數據，主要包括相電壓、電流、功率、頻率、功率因數等。
圖 儲能系統PCS交流側數據界面
本界面用來展示對PCS交流側數據，主要包括相電壓、電流、功率、頻率、功率因數、溫度值等。同時針對交流側的異常信息進行告警。
圖 儲能系統PCS直流側數據界面
本界面用來展示對PCS直流側數據，主要包括電壓、電流、功率、電量等。同時針對直流側的異常信息進行告警。
本界面用來展示對PCS狀態信息，主要包括通訊狀態、運行狀態、STS運行狀態及STS故障告警等。
圖 儲能電池狀態界面
本界面用來展示對BMS狀態信息，主要包括儲能電池的運行狀態、系統信息、數據信息以及告警信息等，同時展示當前儲能電池的SOC信息。
風電界面
圖 風電系統界面
本界面用來展示對風電系統信息，主要包括逆變控制一體機直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、風速/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。
充電樁界面
圖 充電樁界面
本界面用來展示對充電樁系統信息，主要包括充電樁用電總功率、交直流充電樁的功率、電量、電量費用，變化曲線、各個充電樁的運行數據等。
發電預測
系統應可以通過歷史發電數據、實測數據、未來天氣預測數據，對分布式發電進行短期、超短期發電功率預測，并展示合格率及誤差分析。根據功率預測可進行人工輸入或者自動生成發電計劃，便于用戶對該系統新能源發電的集中管控。
圖 光伏預測界面
系統應可以根據發電數據、儲能系統容量、負荷需求及分時電價信息，進行系統運行模式的設置及不同控制策略配置。如削峰填谷、周期計劃、需量控制、防逆流、有序充電、動態擴容等。
具體策略根據項目實際情況（如儲能柜數量、負載功率、光伏系統能力等）進行接口適配和策略調整，同時支持定制化需求。
圖 策略配置界面
1）智能化運行策略：智能化運行控制算法模型，適配實際環境，追求更高收益。
2）多業務場景：靈活適用于光伏、儲能、充電樁、光儲、光儲充一體等多種業務場景。兼容市場主流的光伏、儲能、充電樁設備。
3）云端一體化：云端+場站架構，既可實現單場站本地部署，也可實現站群云端管理。
4）采用B/S架構，快速部署，方便后期維護。
5）自主研發高效、穩定的通訊管理機，支持斷點續傳與對時。
6）“實時數據庫+關系型數據庫"的數據存儲模式。
1）為光儲充電站安全、規范、高效運行提供技術手段。
2）智能化運行策略，保證電站收入效益。
3）智能告警及故障定位、缺陷閉環管理，提高電站運營效率。
4）自動報表統計，解放人力、聚焦工作、輔助決策。
