基本信息

項目名稱：重慶江森自控電池有限公司電力監控系統的設計與應用

項目地點：重慶 涪陵

實施時間：20130年9月

項目簡介

重慶江森自控電池有限公司，世界500強企業美國江森自控公司規劃在涪陵區新建一個獨立法人企業，生產高容量全密封免維護鉛酸蓄電池及其他高性能動力蓄電池，項目于2012年6月建成投產，2013年形成600萬只/年產能規模。

安科瑞電氣股份有限公司于2013年9月承接了重慶江森自控電力監控項 目。整個系統采用Acrel-2000型電力監控系統，完成了重慶江森的一個高壓 室、一個發電機房和五個低壓變電所（1#~5#）內的高壓柜、低壓配出線電力監控。

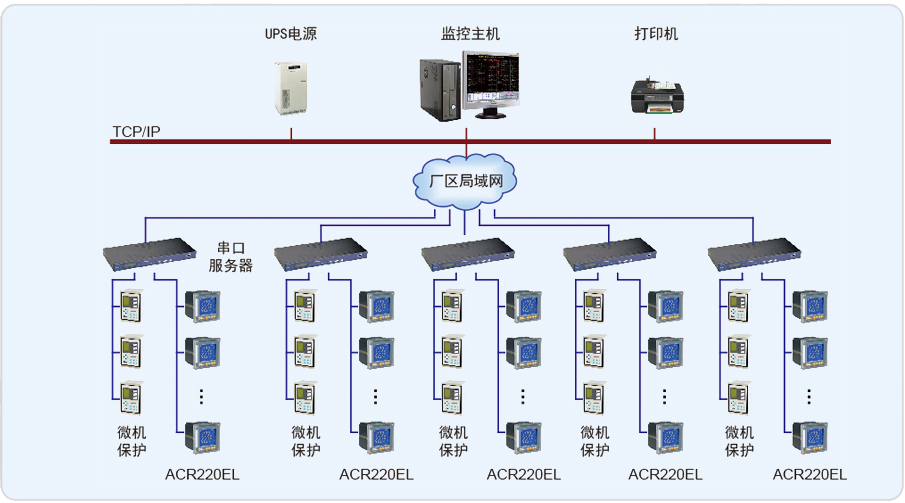

該系統總計有212只儀表（其中包括12只ACR230ELH、188只ACR220EL和12只ABB綜保），其中高壓室、發電機房、1#變電所的多功能儀表數據通過4根RS485總線直接上傳至監控室；2#、3#變電所采用4根RS485總線，拉設至2#變電所通訊采集箱內，通過光纖上傳至監控值班室；4#、5#變電所采用4根RS485總線，拉設至4#變電所通訊采集箱內，通過光纖上傳至監控值班室,再通過工業網絡交換機將數據統一上傳至監控主機。

系統實現的功能

1、可以直觀的查看高壓進線和出線的運行參數和狀態，變壓器出線側三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度及變壓器溫度；

2、電量遙測主要監測運行設備的電參量；

3、遙信功能實現顯示現場設備的運行狀態，開關的分、合閘運行狀態和通訊故障報警；

4、遙信和遙測報警功能；

5、低壓各出線回路的電參數進線查詢，支持任意時刻電參數查詢；

6、查詢變壓器出線各低壓回路的電參數；

7、對開關變位和負載越限彈出報警界面指示具體的報警位置并聲音報警；

8、查看實時和歷史趨勢曲線。
