基本信息

項目名稱：蘇州金閶中學電能管理系統

項目地點：江蘇 蘇州

實施時間：2011年8月

項目簡介

金閶中學座落在蘇州金閶新城區中心地塊，位于虎新路以北，新蓮路以 西，中軸北路以東，規劃占地面積為48653平方米（約73畝），規劃建筑面積為39856平方米。

蘇州金閶中學共有一個變配電室，整個配電系統主要有2臺10/0.4 kV配電變壓器和2排高壓進線柜，共計62低壓4個10kV中壓進出線柜，實現了對整個學校的電力供應。本項目電能管理系統主要對變電所內62個進出線回路及10kV配電回路進行管理，實現電力參數實時遙測、電能計量、電能報表等功能。

本項目低壓配電柜各進出線回路安裝了安科瑞電氣股份有限公司設計生產的ACR220E網絡電力儀表，具有測量三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能等多種電參量，并帶有4路光電隔離開關量輸入接點和2路繼電器控制輸出接點,帶RS485通訊接口。

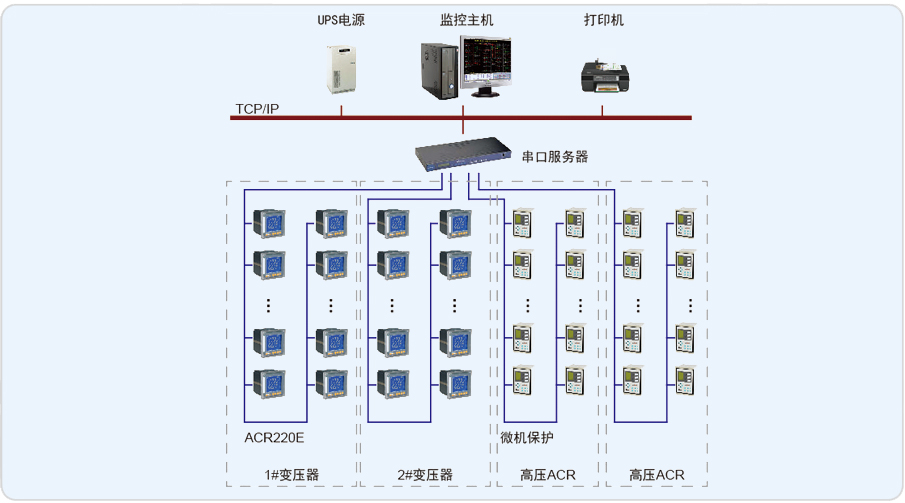

系統實現的功能

1.對信號采集系統所采集實時數據進行統計、分析、計算，將數據進行定時存儲并生成報表。

2.實時顯示配電系統各種信息畫面，包括各斷路器當前狀態、各回路當前電壓、電流、功率等測量值的實時信息。

3.負荷趨勢曲線提供了某一段時間內該回路的負荷趨勢。

4.查看實時跳閘報警信息。

5.支持歷史查詢，打印等功能。
