基本信息

項目名稱：蘇州吳中商務中心電力監控與電能管理系統設計與應用

項目地點：蘇州

實施時間：2012年1月

項目簡介

蘇州吳中商務中心項目是蘇州吳中國裕資產經營有限公司投資興建的一項商業樓宇工程，項目總投資約1.3億元，總建筑面積為124440平方米，分兩幢22層高辦公樓，兩層地下停車場。

該項目監控系統主要實現吳中商務中心兩個地下變電所（東區變電所和西區變電所）的10/0.4kV配電系統進行用電監控與電能管理；監控范圍為東區變電所的T1、T2、T3、T4變壓器的低壓進線柜、聯絡柜、饋線柜及高壓側儀表和西區變電所的T5、T6、T7、T8變壓器的低壓進線柜、聯絡柜、饋線柜儀表進行遠程實時監控和電能管理。

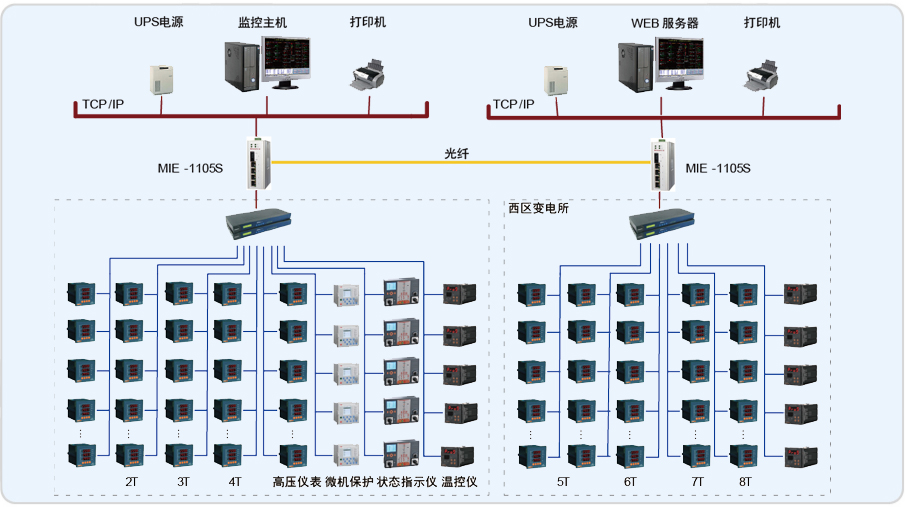

系統總計有219只儀表（其中包括187只ACR網絡智能電力儀表，10只ABB綜合保護裝置，14只高壓開關狀態指示儀，8只溫控儀），分13條總線，其中東區變電所8條總線，西區變電所5條總線，兩變電所之間距離較遠，采用光纖組網連接，再通過網線拉至電工值班室連接到監控主機實現總線上儀表與監控主機的數據連通。

系統實現的功能

1、數據采集與處理。數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。把按要求采集到的電參量實時準確的顯示給用戶，通過數據庫供用戶查詢；

2、人機交互。畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等；

3、歷時事件。歷時事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互；

4、數據庫建立與查詢。主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印；

5、用戶權限管理。針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行；

6、遠程報表查詢。報表管理程序可以把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。同時本程序還向用戶提供了對生成的報表文件管理功能.
